品質の安定に寄与する生産設備等

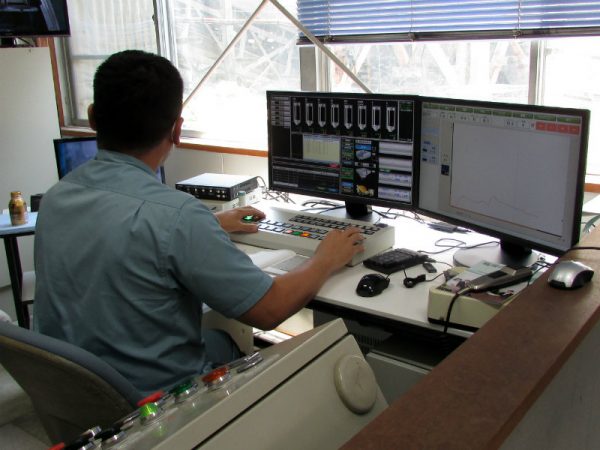

コンクリートプラント制御装置
パシフィックシステム㈱のコンクリートプラント制御装置を採用。
スランプコントロールシステムと細骨材の水分測定器を追加しています。
高流動コンクリートからポーラスコンクリートまでに対応可能な信頼性の高い制御装置です。
【2021年7月に新しい装置(PAT-8200IoT)に更新しました。】
社内LAN経由で混練記録がリアルタイムに確認でき、サーバへの保存ができるようになりました。
コンクリートミキサ
シャフトレス強制二軸式ミキサ 「ジクロス」の1.3m3を採用。
高流動コンクリートからポーラスコンクリートまでに対応可能なミキサです。

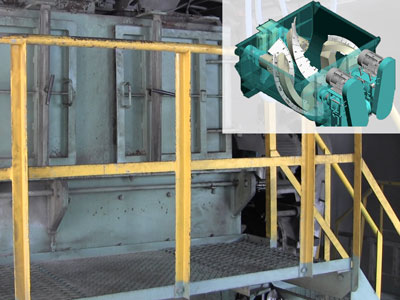

- ミキサ外観+内観イメージ
- 混練り状況
主要製造設備
〇当社では、プレキャスト鉄筋コンクリート製品の品質に直結する鉄筋加工の90%以上を内製しており、特にコイルや直筋を曲げ・切断するための全自動鉄筋加工機2台を所有しています。(D6~D22まで対応)
※平成31年1月、シュネル製コイル用全自動鉄筋加工機に更新しました。直筋用・バーインコイル用共にシュネル製となりました。

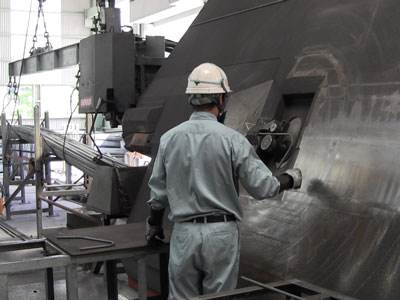

- 左:直筋用 右:バーインコイル用(共にシュネル)
- 左:バーインコイル用 右:直筋用(共にシュネル)

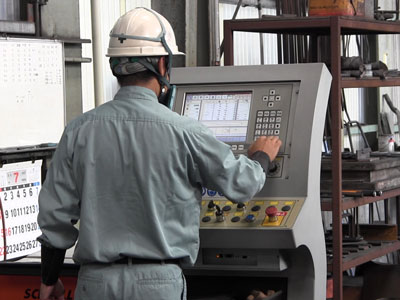

- 加工番号の入力で正確な曲げ形状を何本でも再現可
- 曲げ加工のバラツキを小さくできます

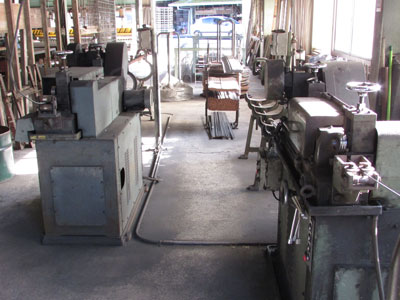

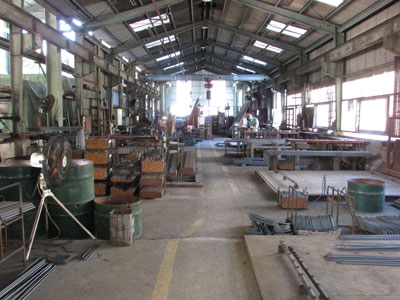

- 鉄筋加工場全景(アーク溶接)
〇鉄線コイル用の直線機を2基、スポット溶接機を3基保有し、側溝類のメッシュ筋の加工にも素早い対応が可能です。
- 直線機
- スポット溶接機

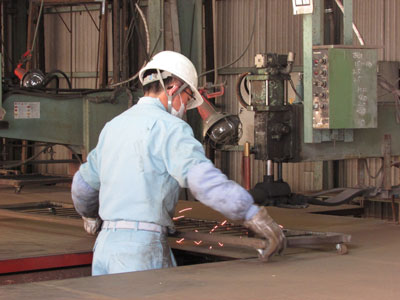

- メッシュ筋加工
〇製造ラインとして、主に小型製品を製造する第1ライン、主に大型製品を製造する第2ライン、主にブロック類を製造する第3ラインを保有。各種PCa製品の製造に対応可能です。

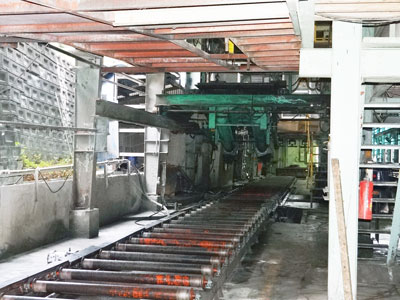

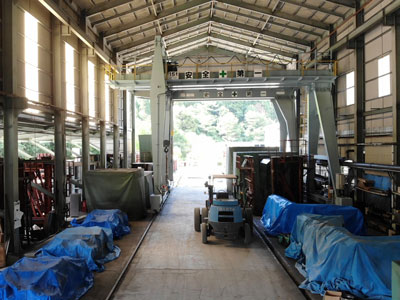

- 第1ライン
- 第2ライン

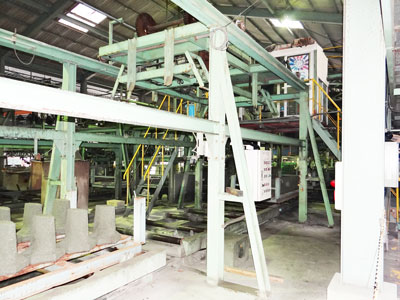

- 第3ライン
第1ラインにはこのラインの他、定置式の製造ヤードも保有しています。
第3ラインにはこのラインの他、即時脱型マシンと定置式の製造ヤードも保有しています。
〇15t橋形クレーンを2基保有。長尺・大型部材の製造も可能です。その他2.8t クレーン-9 台2t クレーン-1 台1t クレーン-2 台も保有。
また環境に配慮し、残コン洗い処理後の分級装置や排水のpH処理装置も完備しています。

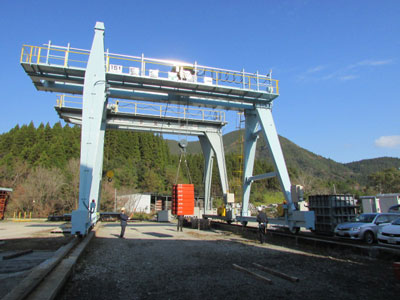

- 15tクレーン2基保有

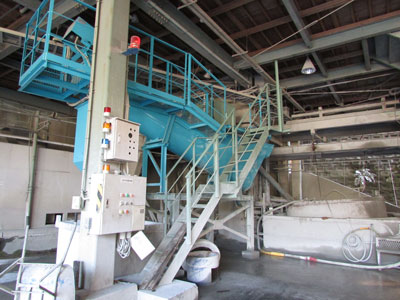

- 残コン洗い後の骨材分級機

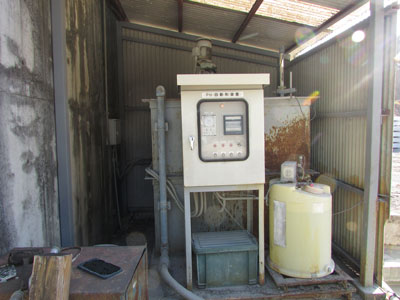

- pH装置
養生設備

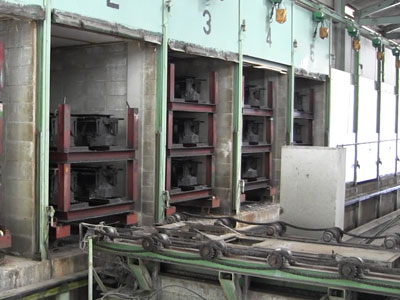

- 第1ライン養生槽 535m2
- 第2ライン 養生シート
- 第3ライン養生槽 240m2
535 m2・240 m2密閉式養生槽、ボイラー3.75 トン/時
オンカン装置

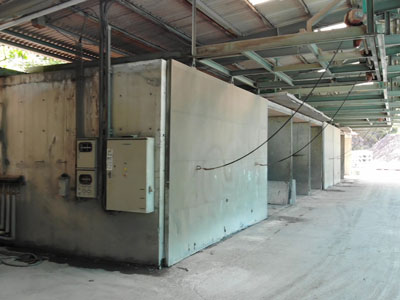

〇固定養生槽(第1ライン・第3ライン)
- 第1ライン(8槽分)
- 第3ライン(10槽分)

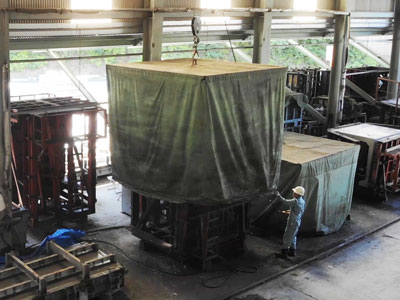

〇簡易養生シート(第1ライン・第2ライン・第3ライン)
- 第1ライン(6台)
- 第2ライン(15台)
- 第3ライン(6台)
ここで、オンカン装置とは?
プレキャストコンクリート製品製造において実施される蒸気養生において、従来は、作業員の経験(言い換えれば勘)に頼ってバルブの開け閉めを行っていたため、厳密な温度管理とは程遠いイメージでした。
オンカンとは、蒸気養生において温度上昇勾配、維持時間や温度下降勾配を適切に管理するための装置です。
また、同時に適切な燃焼制御も実施できるため、重油使用量の削減並びにCO2の排出削減にも貢献します。
オンカンは温度センサー、制御盤と電磁バルブがセットで機能します。
固定式養生槽もしくは簡易養生シート内にセットした温度センサーと電磁バルブは制御盤に電気的に接続されています。

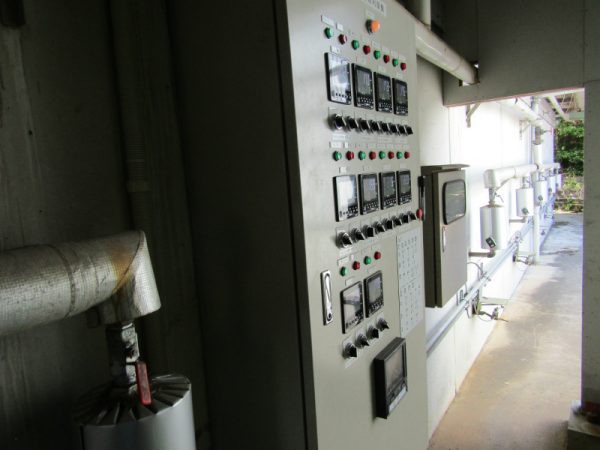

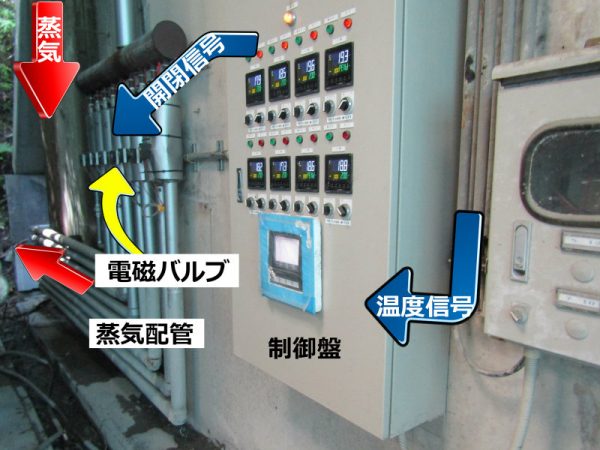

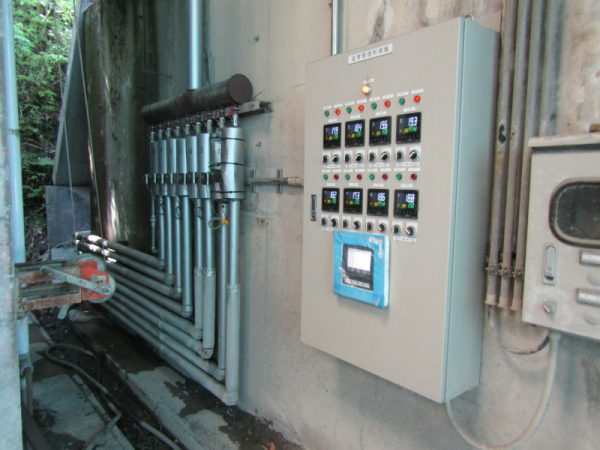

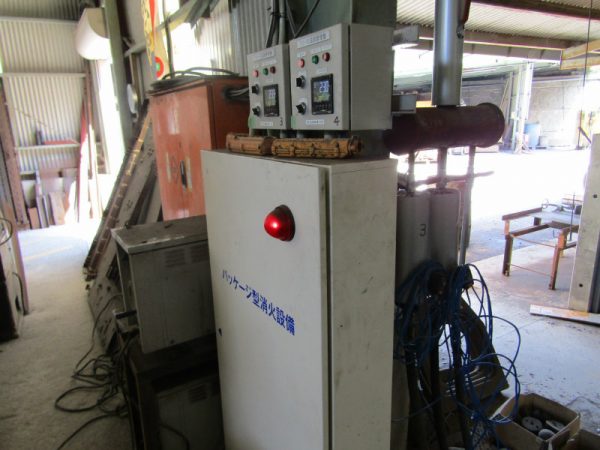

- 固定養生槽制御盤など

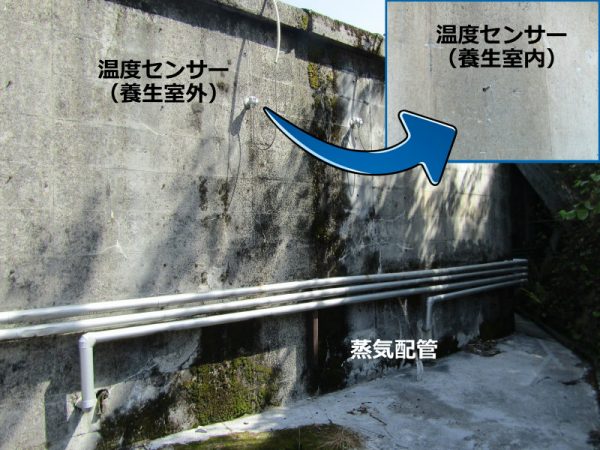

- 固定養生槽 養生槽背面

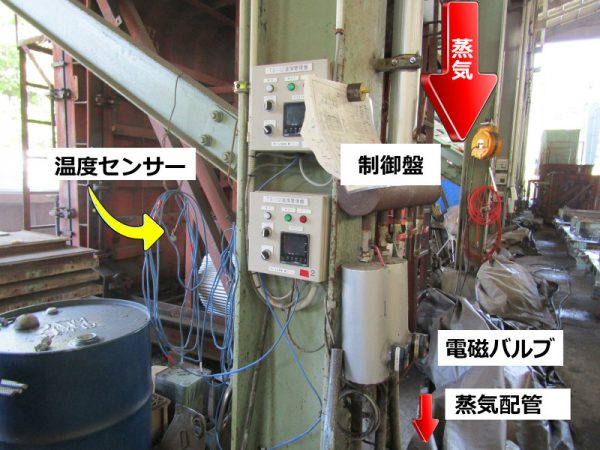

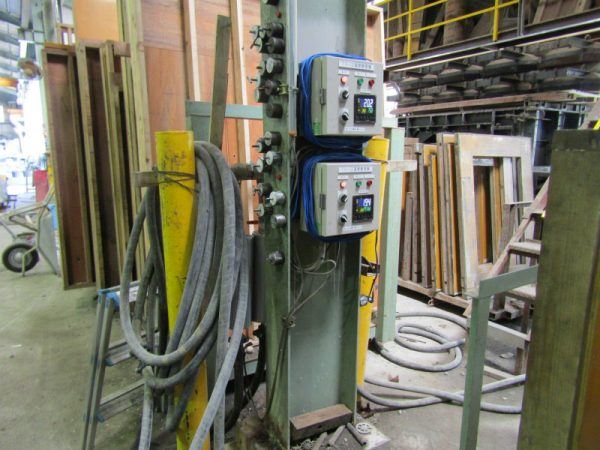

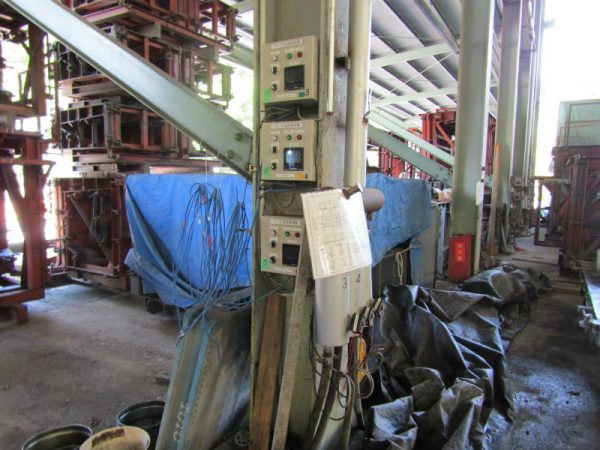

- 簡易養生シート用装置
設定した温度勾配に応じて、制御盤は蒸気配管の途中に配置された電磁バルブを開け閉めするための指令を発信します。
この際、電磁バルブの開け閉めに関する指令は養生槽内もしくは養生シート内の温度を感知した温度センサーの情報に基づくようセットされています。
このことにより、事前に設定した温度勾配通りの蒸気養生が実施できるとともに、温度管理の記録を残すことが可能となります。
コンクリート製品の耐久性向上のためには、この「蒸気養生実施履歴の見える化」が重要であると考え、すべての製造ラインにオンカンを導入しました。
より精度の高い運用と記録の蓄積とCO2排出削減に努めて参ります。

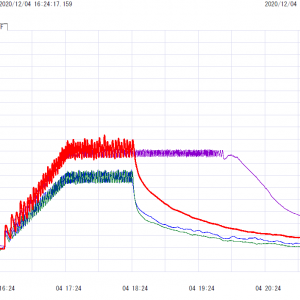

- 実施記録例
オンカンの問い合わせ先はこちら(チヨダマシナリー社)
試験設備

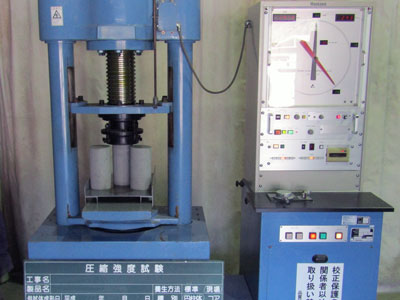

- 圧縮試験機

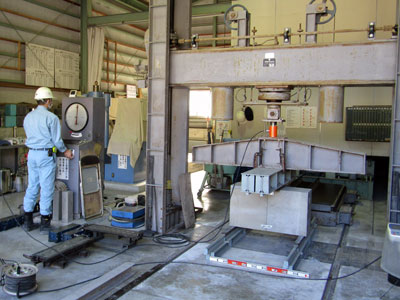

- 曲げ試験機

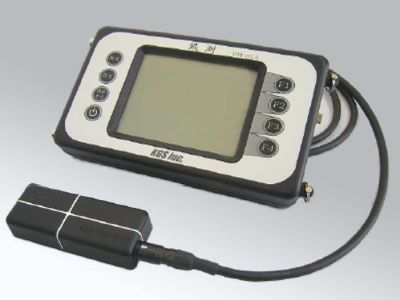

- 鉄筋探査機

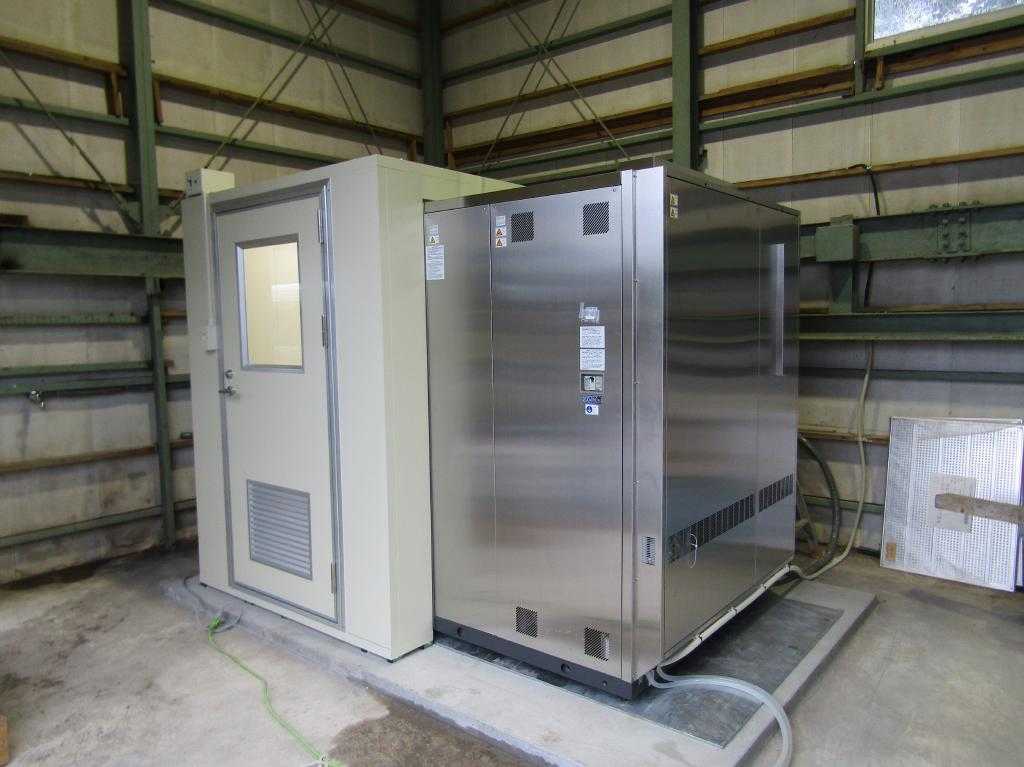

- 水分浸透速度係数試験装置(恒温恒湿装置+温調ブース)
圧縮試験機:前川試験機製作所 全自動耐圧試験機 2000kN
曲げ試験機:マルタニ試工 500kN
鉄筋探査機:計測技術サービス 鉄測
水分浸透速度係数試験装置:恒温恒湿器(エスペック)+温調ブース
車両類

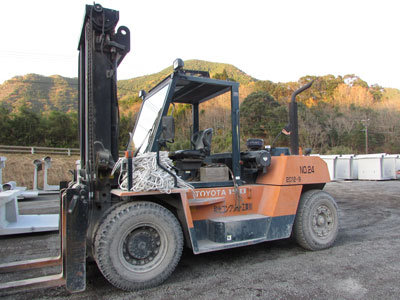

- 15tリフト

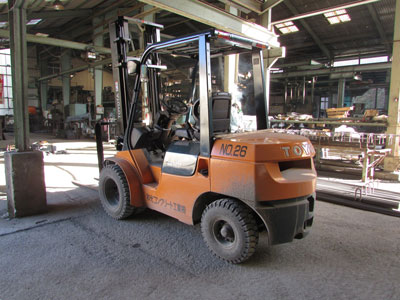

- 3tリフト

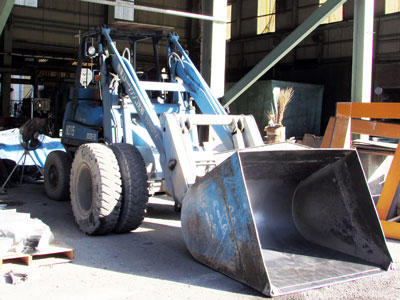

- タイヤショベル
名称 | 規格 | 台数 |
フォークリフト | 15t | 1 |
4.5t | 1 | |
3t | 7 | |
ショベルローダー | 1m3 | 1 |
タイヤショベル | 1m3 | 1 |
敷地面積

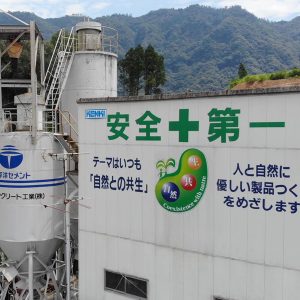

- プラント建屋外観

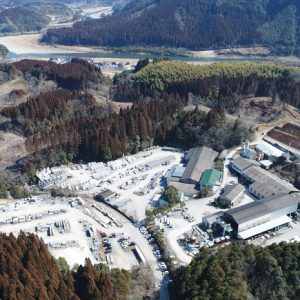

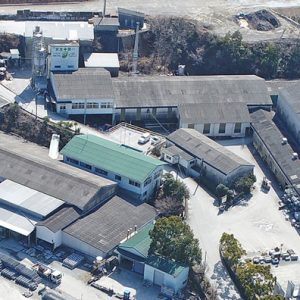

- 敷地全体
- 工場建屋レイアウト
89497m2(事務所・製造建屋:5857m2、ストックヤード:43100m2)
