NEPアーチ

概要

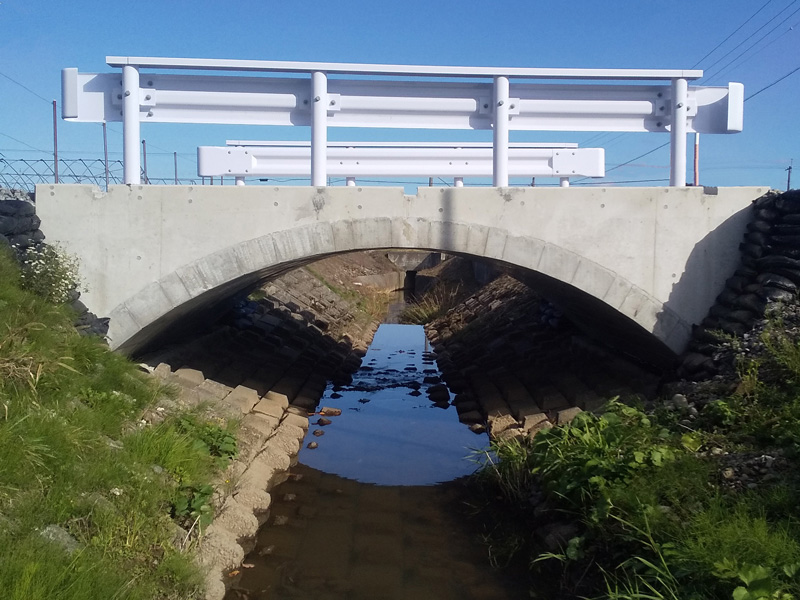

NEPアーチとは、アーチリングを用いて構築されるアーチ橋の総称です。

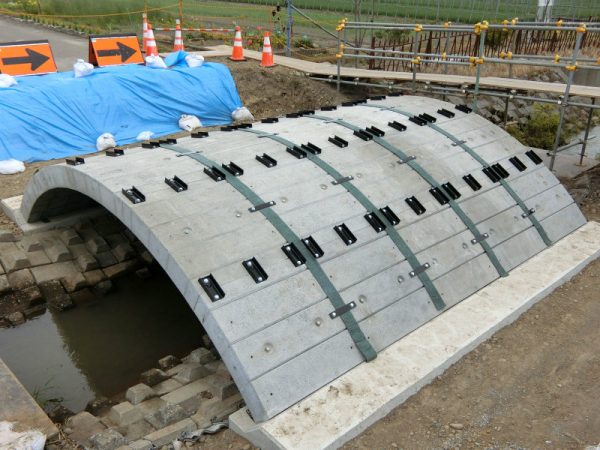

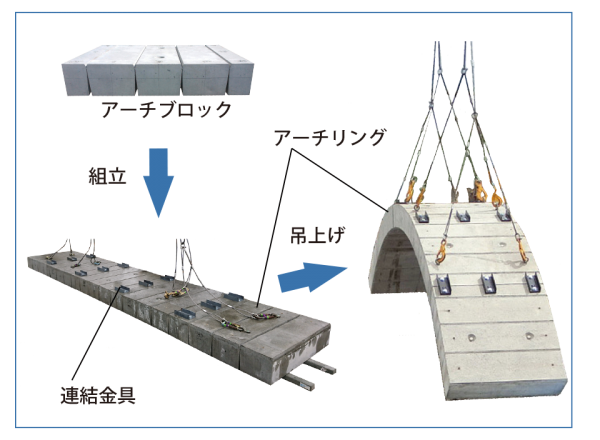

アーチリングとは、連結材(アデム等)を埋め込み一体成型した4~5個の迫石ブロックから構成されるアーチブロックを用い、養生終了後に連結金具にてアーチブロックを複数連結することでフレキシブル性を維持しつつ一連一体とした部材です。
アーチリングは運搬時には平面形状ですが、現場でクレーン等を使用して吊り上げることであいーち形状となり、そのまま基礎上に設置・自立可能です。また支保工と底面型枠の役目を果たします。

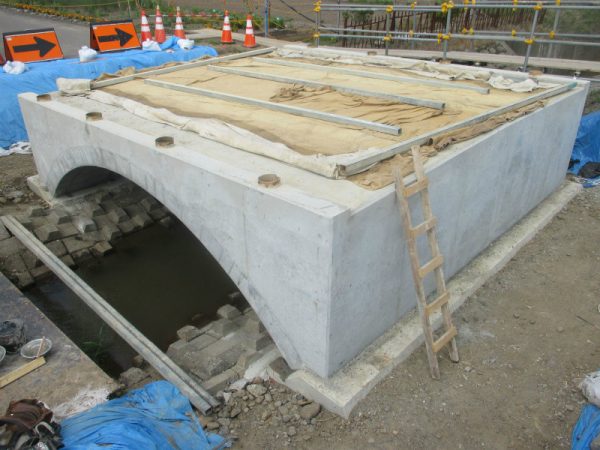

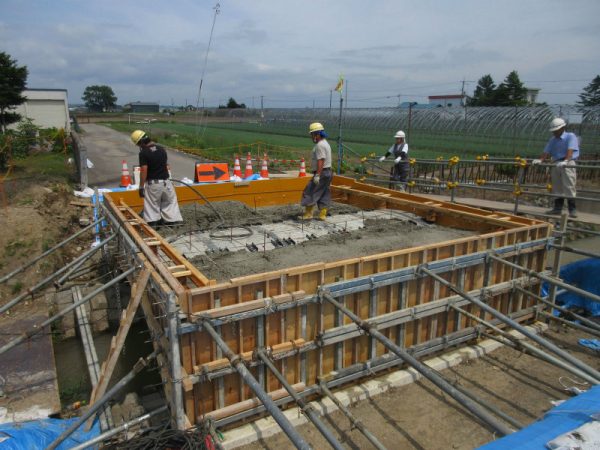

アーチリングの上部にはバックフィル材(低強度コンクリート)を施工することで、アーチ橋を構築します。

特徴

1.経済性

NEPアーチは、支保工や足場工がほとんど不要で、他工法に比べて水替工も少なく、短期間でアーチ橋を構築できます。

2.分割搬入可能

NEPアーチは、アーチブロックの状態で分割搬入し、施工現場でアーチリングを組立てることも可能なため、大型車両の進入が困難な現場へも納入ができます。

3.設計法

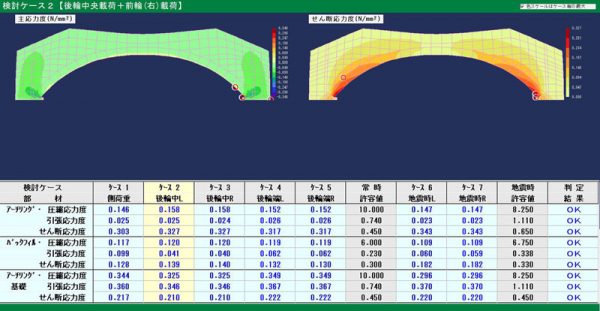

NEPアーチの設計法は、FEM解析の設計手法を採用していますので、安心して使用できます。

4.美観性の向上

情緒ある昔の石積みアーチ橋と同じように景観に調和します。

製品規格

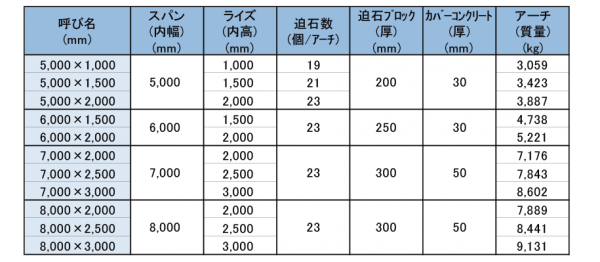

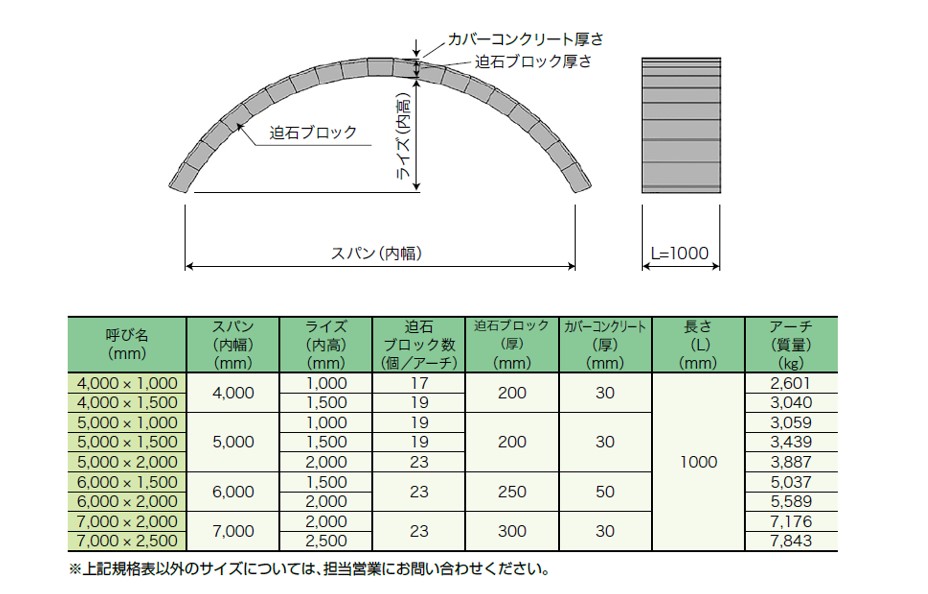

●NEPアーチ規格表(例)

設計条件

活荷重 T-25
土の単位体積重量 19kN/ ㎥
水平土圧係数 0.50
内空寸法 スパン(内幅)5.0m ~ 8.0m、
ライズ(内高)2.0m ~ 3.0m
土かぶり 0.5m 以上(0.5m 以下は別途設計)
準拠示方書類 (公社)日本道路協会「道路土工 カルバート工指針」(平成22年)
(公社)日本道路協会「道路橋示方書・同解説 耐震設計編」
(公社)土木学会 コンクリート標準示方書



認定情報等

施工実績

現在関連した施工実績はありません。
